小提示:BH(2098S)型潜水泵保护控制器。专门用于监测大型水泵电动机绕组、电动机轴承温度,及电机、油室、接线盒是否进水的一种在线监测仪器,Pt100检测温度,电极检测进水。



BH型 潜水泵保护控制器

一、BH(2098S)型潜水泵保护控制器 产品概述
控制器是专门用于监测大型水泵电动机绕组、电动机轴 承温度及电机、油室、接线盒是否进水的一种在线监测仪器。为保障潜水泵安全可靠运行,防止潜水泵损坏引发机毁停产事故提供了一个十分有效的监测手段。
控制器通过埋设于水泵电动机内的热电阻(PT100)传感器,测量电动机绕组和轴承当前的温度。另外通过埋设于水泵电动机内的油室电极、电机进水开关和接线盒进水开关,测得油室、电机、接线盒当前是否进水。
控制器具有以下特点:
?? 高精度实时测量温度、开关量等 8 个参数
?? 温度等参数的越限报警、越限跳闸
?? 采用最新型的功能更强,集成度更高的内部控制芯片作为控制核心
?? 全速、非侵入式的在线系统调试接口
?? 可编程设定功能
?? RS485 网络连接,支持ModBus 规约
?? 指示灯工作状态:越限告警、越限跳闸、电源指示
控制器检测水泵当前状态,并给出相应的告警和跳闸信号指示与开关量输出。告警、跳闸信号输出延时0-10 秒可调。产品支持RS485 串行接口,ModBus 协议。温度值可以现场校正与和修正,校正温度系数0—2.55 可调,修正范围±7℃。仪器采用标准的ModBus 通讯规约,被广泛作为系统集成的标准。可与多个国际著名品牌的可编程顺序控制器(PLC)或第三方具有ModBus 兼容的监控系统之间进行信息和数据的有效传递。仪器具有故障保持功能,泵累计运行时间统计和故障记录和调阅功能。

二、BH(2098S)型潜水泵保护控制器 主要技术特性
测量范围: 0℃~200℃
测量精度: ±1℃
使用环境: 温度:-20℃~60℃ 湿度:≤95%RH
存贮环境: 温度:-30℃~90℃ 湿度:≤95%RH
工作电源: AC220V
外形尺寸: 120×120×80(mm)
开 孔: 112×112(mm)嵌入式安装
输出接点: AC220V/5A(告警输出一常开或一常闭,跳闸输出一常开或一常闭)
通讯接口: RS485 串行接口,ModBus 协议,通讯波特率9600

三、BH(2098S)型潜水泵保护控制器 控制逻辑
1、当前温度值小于 0 时,液晶屏对应显示“<0℃”。
2、当前温度值大于设定的告警温度值时,告警继电器吸合,告警灯亮,进入告警恢复期,此后只有当前温度值低于设定告警温度值减去2 度时,告警灯灭,告警继电器释放。
3、当前温度值大于设定的跳闸温度值时,跳闸灯亮,跳闸继电器吸合,进入跳闸恢复期,此后只有当前温度值低于设定回差值时,跳闸灯灭,跳闸继电器释放。
4、当某一路PT100 热电阻任意一根线开路(断线)时,液晶屏上该路对应显示“ ***℃”,告警灯亮,告警继电器吸合。当PT100 热电阻2 与3、5 与6、8 与9、11 与12、17 与18 端接触不良或PT100 热电阻损坏时,会出现一个非正常值或温度跳动不规则,因此必须保证PT100 热电阻接线端接触良好。
5、当用户不用检测电动机的A 相或B 相或C 相(三个绕组)或前轴或后轴的温度值时,可短接该路热电阻三端。以上适用于电机 A 相、B 相、C 相(三个绕组)、前轴、后轴的温度值监控。
6、当电机油室进水时,告警灯亮,告警继电器吸合。
7、当电机进水或接线盒进水时,告警灯亮,告警继电器吸合,跳闸灯亮,跳闸继电器吸合。

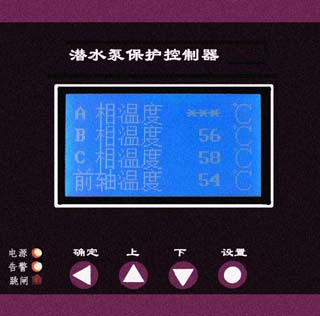

四、 BH(2098S)型潜水泵保护控制器 面板指示及按键功能

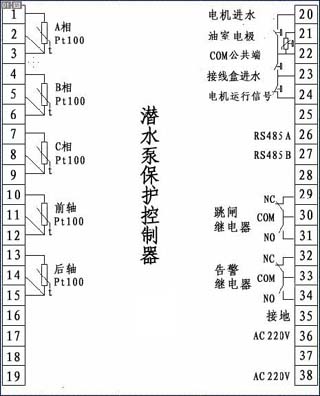

五、BH(2098S)型潜水泵保护控制器 接线示意图
