小提示:FB11型挡板式流量开关,又称靶式流量开关,简流量开关。机械式,5种挡板,适用管道DN25…DN150,设定范围20…1800L/min(水),机械开关输出(250VAC,3A)。适用多种介质,高可靠性。

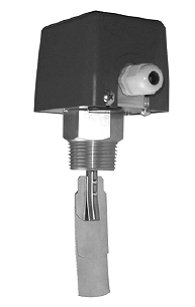

FB11型 挡板式流量开关(靶式流量开关)
(机械式)

FB11型挡板式流量开关(靶式流量开关)结构及原理
挡板式流量开关是机械式流量开关的一种,也被称之为靶式流量开关。当流体冲向叶片时,叶片摆动,改变了磁铁与簧片接触器的相对位置,激发了接触器使其闭合或断开,一旦流体被中断,叶片回到起始位置,又一次激发簧片接触器,两磁铁的相互排斥提供了流量开关复位所需的力,接触器恢复到之前的状态。内置微动触发开关。

FB11型挡板式流量开关(靶式流量开关)特点
极小的压力损失,良好的重复性,抗污能力,通过旋钮实现精确的开关设 定。机械部分与电子部分安全隔离。交货时附有5种挡板,在大管径低流速 或管道未充满时,用户可根据现场情况灵活组合使用。同一种开关可用于 多种管道。

FB11型挡板式流量开关(靶式流量开关)应用
气液两用型,工业自动化/ 机械设备/空气压缩工业/制冷及空调 适用于直径≥25mm的管道

FB11型挡板式流量开关(靶式流量开关)技术参数
△适用管道: DN25…DN150
△设定范围: 20…1800L/min(水)
△重复性: ±2.5%总量程
△接线方式:端子接线
△输出: 机械开关 常开+常闭 (250VAC,3A)
△耐压: 16 bar
△平均压力损失: 0.08bar(流量最大时)
△环境温度: -25…80℃
△介质温度: 0…90℃
△接口螺纹: G1”管螺纹
△防护等级: IP33
△材料: 主体:不锈钢,过程连接:黄铜,连接杆:黄铜,档板:不锈钢,密封:NBR,外壳:ABS
△重量: 0.55kg

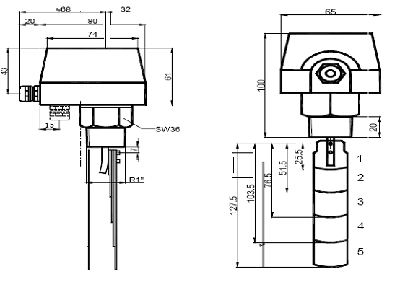

FB11型挡板式流量开关(靶式流量开关)尺寸图

FB11型挡板式流量开关(靶式流量开关)接线图

FB11型挡板式流量开关(靶式流量开关)安装

注: 安装位置会影响开关值?

FB11型挡板式流量开关(靶式流量开关)适用介质

FB11型挡板式流量开关(靶式流量开关) 型号

1.型号示例:FB11-025HM
2.订货时请注明介质流向,介质种类,管径及期望设定值。我们可在出厂 时帮您完成设定。
3.若是黏性介质,请注明黏度,温度及介质种类。
4.若是气体介质,请注明压力(表压/绝压),温度及介质种类。
