小提示：ZPG型反冲洗自动排污过滤器，包括ZPG-I型直通式反冲洗自动排污过滤器、ZPG-L型角通式反冲洗自动排污过滤器。又称通用自动排污过滤器。

ZPG型反冲洗自动排污过滤器
（通用自动排污过滤器）

一、ZPG型反冲洗自动排污过滤器概述
ZPG型反冲洗自动排污过滤器是一个能使用低质水进行过滤的过滤器，同时也可用于其他需要过滤的工艺过程，它具有自动反冲洗快速排除杂质功能，一般安装在换热器或执行机构的前面，不定期冲洗排除杂质。

二、ZPG型反冲洗自动排污过滤器产品特点
  ◆ 既能保持高的流量，又具有低的压力降
  ◆ 不需要任何支撑结构，节省空间。
  ◆ 不需要设置旁路，节约投资费用，避免了在调试和维修过程中的拆卸排污。
  ◆ 安装灵活，可以水平安装也适应于垂直安装。
  ◆ 过滤器在额定流速下阻力为0.5～0.1m水柱
  ◆最大工作压力：1.6MPa
  ◆工作温度范围：0℃~150℃
  ◆过滤精度：100~3500微米

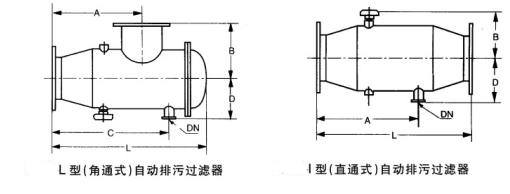

三、ZPG型反冲洗自动排污过滤器外型尺寸

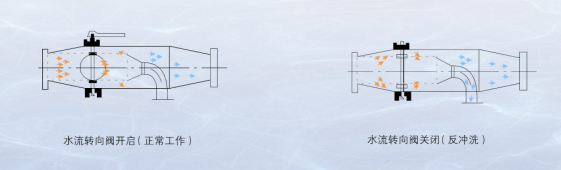

四、ZPG型反冲洗自动排污过滤器水流示意图

五、ZPG型反冲洗自动排污过滤器型号与规格

ZPG-L（角通式）反冲洗自动排污过滤器单位（mm）

型号	L	A	B	C	D	排污口DN	流量t/h
ZPG—L—40	320	170	80	226	90	15	12
ZPG—L—50	350	185	90	244	100	15	19
ZPG—L—65	380	200	100	270	120	20	28
ZPG—L—80	445	230	120	310	140	25	50
ZPG—L—100	536	265	160	365	180	32	80
ZPG—L—125	624	315	190	440	200	40	125
ZPG—L—150	728	375	220	520	230	50	160
ZPG—L—200	884	500	260	670	280	65	320
ZPG—L—250	1120	625	310	830	330	80	490
ZPG—L—300	1310	750	350	1000	380	100	710
ZPG—L—350	1514	875	410	1180	450	125	970
ZPG—L—400	1730	1000	470	1350	480	150	1260
ZPG—L—450	1896	1125	510	1500	500	150	1600
ZPG—L—500	2080	1250	550	1680	580	150	1970
ZPG—L—600	2490	1500	650	2000	650	200	2850
ZPG—L—700	2680	1600	680	2150	700	200	3880
ZPG—L—800	2880	1750	700	2300	820	200	5080
ZPG—L—900	3150	1850	800	2480	880	200	6410
ZPG—L—1000	3370	2000	900	2675	920	250	9910

ZPG-I（直通式）反冲洗自动排污过滤器单位（mm）

型号	L	A	B	D	排污口DN	流量t/h
ZPG—I—40	245	185	63	90	15	12
ZPG—I—50	255	190	70	100	15	19
ZPG—I—65	270	195	83	120	20	28
ZPG—I—80	320	232	96	140	25	50
ZPG—I—100	350	260	128	180	32	80
ZPG—I—125	438	326	162	200	40	125
ZPG—I—150	525	390	189	230	50	160
ZPG—I—200	700	520	220	280	65	320
ZPG—I—250	875	650	255	330	80	490
ZPG—I—300	1050	780	294	380	100	710
ZPG—I—350	1200	885	331	450	125	970
ZPG—I—400	1400	1040	377	480	150	1260
ZPG—I—450	1550	1145	420	500	150	1600
ZPG—I—500	1700	1250	462	580	150	1970
ZPG—I—600	2000	1460	537	650	200	2850
ZPG—I—700	2280	1720	607	700	200	3880
ZPG—I—800	2500	1900	685	820	200	5080
ZPG—I—900	2800	2180	785	880	200	6410
ZPG—I—1000	3120	2470	860	920	250	9910
