SEMEM_导热油加热空气方案
更新 2020-07-01 阅读 点赞
方案描述：安装周期短、运行和维修方便、安装简单的高温导热油散热器，具有低压、高温、节能的特点。可使空气快速升温加热，有效地满足工艺需要。
SEMEM_导热油加热空气方案
（GL型翅片管散热器应用）
SEMEM_导热油加热空气方案
（GL型翅片管散热器应用）
方案说明
导热油加热空气就是将高温导热油中的热量传递到冷空气中，使得冷空气快速升温加热，满足工艺需求的过程。施工过程中参考该方案：安装周期短、运行和维修方便，便于锅炉布置。具有低压、高温、节能的特点。采用控制和性能监测装置，可有效地控制环境温度。
方案参考
1、现场条件:
a. 热媒：导热油(温度300℃) 流量：7T/H
b. 风： 4500 m3/h 温度: 25℃
2、解决问题:
a. 要求25℃进风，经导热油散热器后一次出风温度在180℃；
b. 翅片管散热器热工性能好，承压高，耐腐蚀；
c. 安装简单、经久耐用、一劳永逸。
3、方案设计：
根据我们多年的设计、生产经验，参考《导热油热力性质》、《空气的物理性质性质表》及相关的热工理论，设计如下：
|
项 目 |
数 据 |
单 位 |
备 注 |
|
油 比 重 |
890 |
kg/m3 |
导热油 |
|
油 流 量 |
7 |
t/h |
|
|
|
8 |
m3/h |
|
|
进 油 温 度 |
300 |
℃ |
|
|
出 油 温 度 |
262.0 |
℃ |
|
|
油 比 热 |
0.75 |
KCal/Kg•℃ |
导热油 |
|
|
|
|
|
|
进 风 温 度 |
25 |
℃ |
|
|
进风温度比热容 |
1.013 |
Kj/Kg•K |
|
|
进 风 密 度 |
1.146 |
Kg/m3 |
（25℃干空气） |
|
出 风 温 度 |
180 |
℃ |
|
|
出风温度比热容 |
1.03 |
Kj/Kg•K |
|
|
|
|
|
|
|
进 风 风 量 |
4500 |
m3/h |
|
|
|
5157 |
kg/h |
|
|
|
1.4 |
kg/s |
|
|
供 热 量 |
849440 |
kj/h |
|
|
|
203021 |
kcal/h |
|
|
|
|
|
|
|
传 热 系 数 |
12.00 |
KCal/m2•h•℃ |
导 热 油 |
|
平 均 温 差 |
178 |
℃ |
|
|
总散热面积 |
94.79 |
m2 |
|
|
|
|
|
|
|
空气重量流速 |
4 |
kg/m2*s |
|
|
通风净截面积 |
0.35 |
m2 |
|
|
净 面 比 |
0.53 |
|
|
|
通 风 面 积 |
0.66 |
m2 |
|
|
|
|
|
|
|
油 流 速 |
1.2 |
m/s |
|
|
油 流 面 积 |
1851.9 |
mm2 |
|
|
散热管内径 |
14 |
mm |
|
|
|
153.86 |
mm2 |
|
|
表 面 管 数 |
12.04 |
根 |
|
|
|
15 |
根 |
|
|
通 风 口 宽 |
609 |
|
669 |
|
通 风 口 长 |
1090 |
|
1150 |
|
实际通风面积 |
0.66 |
m2 |
|
|
单排散热面积 |
7.2 |
m2 |
|
|
散热器排数 |
13 |
排 |
4台GL4-15-42 |
|
风 阻 |
5 |
mm（水柱） |
|
4、设备选型：
根据现场条件计算得出每小时需要热量为203021 KCal/h，可满足180℃出风要求。需配4台GL4-15-42的钢铝复合工业散热器与1台4-72-5A的离心风机。

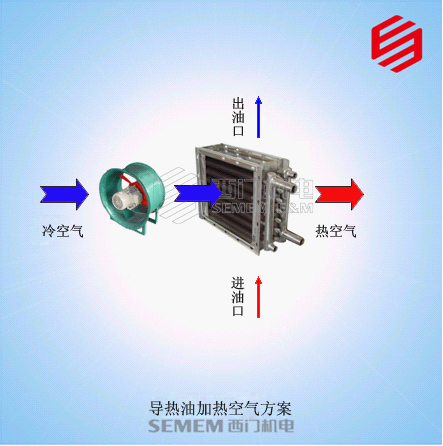

5、导热空气加热散热器系统示意:
