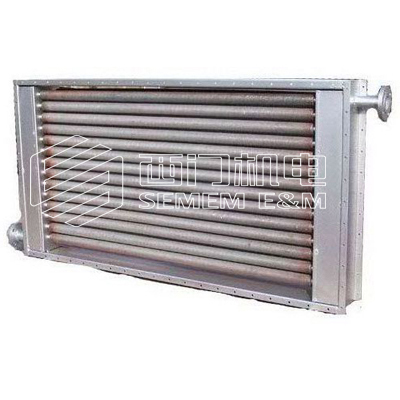

SEMEM_工业翅片管散热器内部结构剖析
(工业翅片管散热器应用)

发布 2020-11-19   阅读   点赞

工业翅片管散热器内里结构剖析

       工业翅片管散热器的翅片管是一种带肋的壁面,在动力、化工等工业中有广泛的应用,许多螺旋型换热面或螺纹管也都可看作是翅片管。它对扩展换热面积和促进湍流有显著作用,无论对单相对流换热还是相变对流换热都具有很大作用。翅片管散热器的结构与一般管壳式换热器基本相同。只是用翅片管代替了光管作为传热面,由于传热加强、结构紧凑,故可做成紧凑式换热器;翅片管散热器也经常用于加热或冷却管外气体,而在管内通以蒸汽或水,例如空冷器、锅炉省煤器、暖气片等。


       工业翅片管散热器的翅片管结构有纵向和径向(横向)两类翅片,其它类型都是这两类的变形,例如大螺旋角翅片管、螺纹管等,前者接近纵向,后者接近横向。肋片可在管内、管外或内外兼有。肋片管按制造方法不同可分为整体翅片、焊接翅片和机械连接翅片。


       横向纵向整体翅片由铸造、机械加工或轧制而成,肋片与管子一体,无接触热阻,强度高,耐热震和机械震动,因而传热、机械和热膨胀等性能较好,但制造成本提高,对低翅片比较适用;焊接翅片用钎焊或氩弧焊等工艺制造,现代焊接技术可使不同材料的翅片与母体管连接在一起并将其扭弯成各种形状。焊接翅片管由于制造简易、经济且具有较好的传热性能和机械性能,已在工业上广为应用。


       焊接肋片主要问题是焊接工艺质量、焊缝中残渣不利传热甚至引起断裂,高频焊常被采用,效果较好;机械连接翅片管通常有绕片式、镶嵌式、热套或胀接式三种类型。机械连接翅片管的优点是经济、肋片和管子材料可任意组合,翅化比可大到30,其缺点是接触热阻可能因膨胀不均匀引起松动而加大,故绕片式的工作温度多不超过200~250℃,镶嵌式耐热性能较好,常用于250~350℃的场合,但制造费高,强度较低。


       翅片管的材料范围很广,有碳钢、不锈钢、铝及铝合金、锡及铜合金、钛、蒙乃尔合金等,有时还采用双金属翅片以节约贵重金属,同时又能适应耐腐蚀性等工艺要求。工业翅片管散热器中管束两端没有翅片且外径较大,故与光管一样可与管板焊接或胀接,必要时也可装设折流扳,装折流板处应制成没有翅片的平直段。由于翅片管应用广、材料和制造方法多样,工业发达国家都已标准化、系列化,并有专门的研究机构和制造厂。
