SEMEM_FSH电动阀控制器

一、FSH型电动阀控制器 概述：
  1.1主要用途：
    .电动阀门定位；
    .调节阀、伺服马达等执行器的操作；
    .计算机，PLC，调节器控制信号的手/自动切换。


  1.2主要功能：
    .输出限幅功能；
    .1路调节信号输入及断线处理功能；
    .1路反馈信号（开度）；
    .操作输出；
    .面板按键控制手动/自动状态；
    .手动/自动状态输出为无源触点信号，操作器处于自动时闭合，处于手动时断开。
    .阀位输出；
    .上电状态预置。


  1.3主要特点：
    .测量误差小于0.2%F.S，并具备调校，数字滤波功能，可帮助减小传感器、阀位器的误差，有效提高系统的测量、控制精度。
    .反馈输入适用于电流信号类型；
.

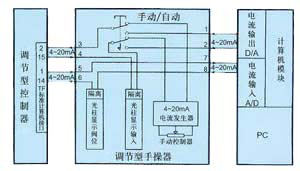

  1.4工作过程：

二、FSH型电动阀控制器 型号规格：
  1: 表示外形尺寸： 96（W）×96（H）×114（L），开孔尺寸：92×92；
  2：面板形式：方形无光柱；
  3：反馈输入信号：直流电流输入，4mA ~20mA；
  4：调节输入信号：直流电流输入，4mA~20mA；
  5：操作输出信号：直流电流输出，4mA~20mA；
  6：手/自动状态输出： 手/自动状态输出为无源触点信号，操作器处于自动时闭合，处于手动时断开；
  7：阀位输出：直流电流输出，4mA~20mA；
  8：仪表电源：220V AC。

三、FSH型电动阀控制器 技术规格：
  3.1 基本技术规格
    .电 源：220V AC供电的仪表：220V±10%，功耗小于7VA；
    .工作环境：0℃~50℃，湿度低于90%，R.H；
    .显示范围：-1999~9999，小数点位置可设定；
    .显示颜色：红色；
    .显示分辨力：1/10000；
    .基本误差：小于±0.2%F.S；
    .测量分辨力：1/60000，16位A/D转换器；
    .测量控制周期：0.4秒；
    .电流操作输出：4mA~20 mA 负载能力大于600Ω；
    .输出分辨力：1/1000，误差小于±0.5% F.S。


  3.2 选配件技术规格
    .报警输出：触点容量220V AC，3A（上限、下限）；
    .模拟光柱显示0-100；
    .继电器操作输出；
    .开关量输入控制；
    该功能通过外部无源触点开关控制操作器的手/自动状态，开关闭合时操作器为自动状态，断开时为手动状态。

四、FSH型电动阀控制器 安装与接线：
.为确保正常操作，接线务必在断电后进行；
.交流供电的仪表，其端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起；

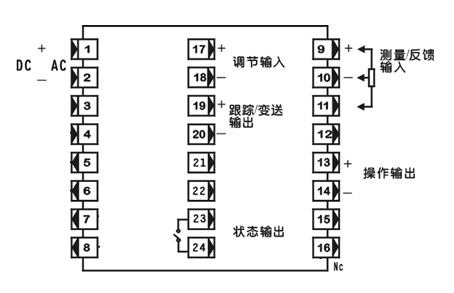

.规格96×96 尺寸的仪表，端子接线图：

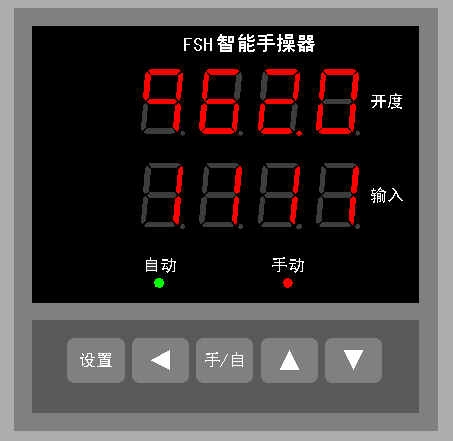

五、FSH型电动阀控制器面板及按键说明：

   ①：反馈显示窗(开度)
   ②：操作输出显示窗（输入）
   ③：手/自手动/自动切换键
   ④：增加键  减小键
   ⑤：设置参数设置键
   ⑥：手动、自动指示灯
