SEMEM_HGLZ自动排污过滤器

编辑 Semem 来源西门机电浏览更新 2012-06-11

产品描述：HGLZ型自动排污过滤器，又称：自动反冲洗排污过滤器。☆关于这个产品，最先是引进德国同类产品消化制造，并于1991年批量生产。基于其性能卓著，市场广阔，国内众多厂商竟相仿制销售。

HGLZ型自动排污过滤器

西门机械SEMEM HGLZ型自动排污过滤器

一、HGLZ型自动排污过滤器概述
HGLZ型系列自动排污过滤器是一个能使用低质水进行过滤的过滤器，同时也可用于其他需要过滤的工艺过程，它具有自动反冲洗快速排除杂质功能，一般安装在换热器或执行机构的前面，不定期冲洗排除杂质。

二、HGLZ型自动排污过滤器产品特点
  ◆ 既能保持高的流量，又具有低的压力降
  ◆ 不需要任何支撑结构，节省空间。
  ◆ 不需要设置旁路，节约投资费用，避免了在调试和维修过程中的拆卸排污。
  ◆ 安装灵活，可以水平安装也适应于垂直安装。
  ◆ 过滤器在额定流速下阻力为0.5～0.1m水柱
  ◆最大工作压力：1.6MPa
  ◆工作温度范围：0℃~150℃
  ◆过滤精度：100~3500微米

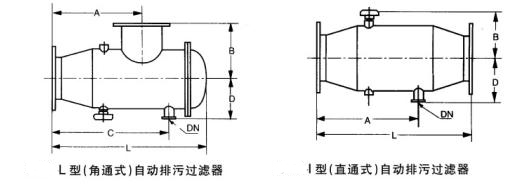

三、HGLZ型自动排污过滤器外型尺寸

西门机械SEMEM HGLZ型自动排污过滤器外形尺寸

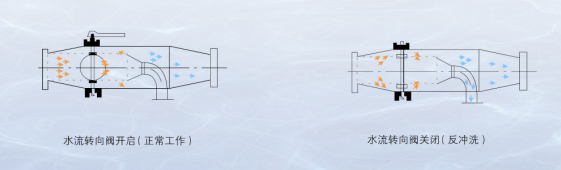

四、HGLZ型自动排污过滤器水流示意图

西门机械SEMEM HGLZ型自动排污过滤器水流示意图

五、HGLZ型自动排污过滤器型号与规格：

HGLZ—L（角通式）自动排污过滤器单位（mm）

型号	L	A	B	C	D	排污口DN	流量t/h
HGLZ—L—40	320	170	80	226	90	15	12
HGLZ—L—50	350	185	90	244	100	15	19
HGLZ—L—65	380	200	100	270	120	20	28
HGLZ—L—80	445	230	120	310	140	25	50
HGLZ—L—100	536	265	160	365	180	32	80
HGLZ—L—125	624	315	190	440	200	40	125
HGLZ—L—150	728	375	220	520	230	50	160
HGLZ—L—200	884	500	260	670	280	65	320
HGLZ—L—250	1120	625	310	830	330	80	490
HGLZ—L—300	1310	750	350	1000	380	100	710
HGLZ—L—350	1514	875	410	1180	450	125	970
HGLZ—L—400	1730	1000	470	1350	480	150	1260
HGLZ—L—450	1896	1125	510	1500	500	150	1600
HGLZ—L—500	2080	1250	550	1680	580	150	1970
HGLZ—L—600	2490	1500	650	2000	650	200	2850
HGLZ—L—700	2680	1600	680	2150	700	200	3880
HGLZ—L—800	2880	1750	700	2300	820	200	5080
HGLZ—L—900	3150	1850	800	2480	880	200	6410
HGLZ—L—1000	3370	2000	900	2675	920	250	9910

HGLZ—I（直通式）自动排污过滤器单位（mm）

型号	L	A	B	D	排污口DN	流量t/h
HGLZ—I—40	245	185	63	90	15	12
HGLZ—I—50	255	190	70	100	15	19
HGLZ—I—65	270	195	83	120	20	28
HGLZ—I—80	320	232	96	140	25	50
HGLZ—I—100	350	260	128	180	32	80
HGLZ—I—125	438	326	162	200	40	125
HGLZ—I—150	525	390	189	230	50	160
HGLZ—I—200	700	520	220	280	65	320
HGLZ—I—250	875	650	255	330	80	490
HGLZ—I—300	1050	780	294	380	100	710
HGLZ—I—350	1200	885	331	450	125	970
HGLZ—I—400	1400	1040	377	480	150	1260
HGLZ—I—450	1550	1145	420	500	150	1600
HGLZ—I—500	1700	1250	462	580	150	1970
HGLZ—I—600	2000	1460	537	650	200	2850
HGLZ—I—700	2280	1720	607	700	200	3880
HGLZ—I—800	2500	1900	685	820	200	5080
HGLZ—I—900	2800	2180	785	880	200	6410
HGLZ—I—1000	3120	2470	860	920	250	9910
