一、CLP蒸汽喷射加热器概述

     CLP蒸汽喷射加热器是一种节能型蒸汽加热器，它具有加热迅速，消音效果好，能平静把冷(液)水加热至沸点的优点。由于采用全新的消声结构，噪声降低至50dB以下，解决了传统加热方式费用高、噪声大、占用机房面积、安装工程量大等难题，并且可以与智能水温自动控制器、液位自动控制报警仪联动，为全自动运行的热水制备系统。





型 号		CLP-25	CLP-32	CLP-40	CLP-50	CLP-65	CLP-80	CLP-100	CLP-125
外型 参数 mm	A	160	160	160	180	180	220	220	220
	B	90	90	90	110	110	130	130	130
	D	159	159	159	219	219	219	219	273
	d	115	135	145	160	180	195	215	245
参考重量	Kg	5	6	8	10	12	15	20	25



型号尾注：Z铸钢材质，G碳钢材质，C不锈钢材质；S管螺纹丝口连接方式，F法兰连接方式。
型号尾注举例：CLP-50-CF 表示：口径DN50，不锈钢材质，法兰连接方式。



二、CLP蒸汽喷射加热器特点

    CLP蒸汽喷射加热器相当于把蒸汽直接引入水中，但克服了噪声大、加热不稳定、冷热水分区等缺陷。
     1、静音、无振动：蒸汽喷射加热器采用内部旋流消声结构，噪声低于50dB，无振动；
     2、热效率高：蒸汽直接通入水中，无冷凝水所带走的热量损失，热效率99%，节能，无浪费；
     3、投资省：蒸汽喷射加热器价格远低于壳管式换热器，在热水箱设置位置高时，可省却热水泵；
     4、重复加热：采用喷射式加热器时，汽水分开控制，反复加热水箱中的水，无需放干余水；
     5、安装维护简便：蒸汽喷射加热器外形尺寸小。

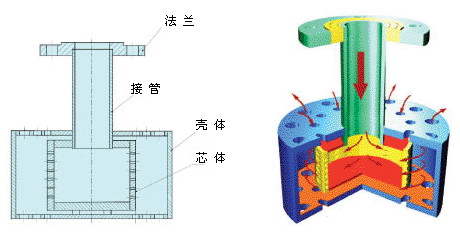

三、CLP蒸汽喷射加热器工作原理

    CLP蒸汽喷射加热器采用全不锈钢制造，蒸汽喷射加热器内部的喷嘴为细小斜孔，蒸汽喷射加热器喷嘴处高速喷入壳体内，对周围冷水产生强烈的引射作用，蒸汽喷射加热器的外壁上的斜向小孔进入蒸汽喷射加热器内与蒸汽高速混合换热，进行全热交换，而高速蒸汽在壳体内盘旋上升。形成的旋转水汽，吸收蒸汽的功能，消除噪音，同时被加热的水不断从壳体上表引出，带动蒸汽喷射加热器周围的水流动，从而加热整个水箱中的水。





四、CLP蒸汽喷射加热器技术参数



项目		CLP-25		CLP-32		CLP-40		CLP-50
		蒸汽	热水	蒸汽	热水	蒸汽	热水	蒸汽	热水
		耗量	产量	耗量	产量	耗量	产量	耗量	产量
		kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h
蒸汽 压力 Mpa	0.1	136	1976	228	2999	354	4411	457	5833
	0.2	187	2651	301	3981	441	5367	581	6928
	0.3	242	3321	362	4676	517	6898	640	7913
	0.4	284	3671	413	5321	562	7101	708	8864



项目		CLP-65		CLP-80		CLP-100		CLP-125
		蒸汽	热水	蒸汽	热水	蒸汽	热水	蒸汽	热水
		耗量	产量	耗量	产量	耗量	产量	耗量	产量
		kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h
蒸汽 压力 Mpa	0.1	541	6673	620	7689	860	10665	1095	13575
	0.2	651	7981	725	9053	1153	14388	1441	17980
	0.3	753	9234	911	11418	1373	17216	1678	21035
	0.4	847	10281	977	12292	1525	19182	1811	22786



注：表中热水产量从15℃加热至65℃计



五、CLP蒸汽喷射加热器设计选型

CLP蒸汽喷射加热器有额定的蒸汽耗量指标，设计时根据实际所需要的蒸汽耗量，选用一台或多台喷射式汽水混合加热器。实际所需蒸汽耗量可参照以下公式（①用于间断加热，②用于连续加热）确定：

......

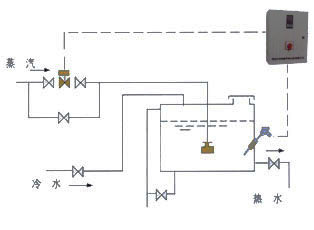

六、CLP蒸汽喷射加热器安装使用

    CLP蒸汽喷射加热器为法兰接口，将蒸汽管接入水箱(水池)内，用法兰连接。
    1、单台蒸汽喷射加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；
    2、蒸汽喷射加热器底部距水箱底部200mm左右，且应保证水淹没混合器100mm以上；
    3、引入水箱中的蒸汽管道应固定，不应有松动现象；
    4、蒸汽管道上在靠近水源侧安装止回阀，防止发生水倒流事故；
    5、蒸汽管内若有杂质(新装管道，久用管道)，必需安装过滤器；
