TH水温水位控制器

SEMEM_TH水温水位控制器

更新 2022-03-31   阅读   点赞

产品描述:综合水温控制和水位控制的全部功能,全自动加热保温、补水、温度报警与水位报警。无需人员值守、稳定可靠。客服热线400-018-1846

产品介绍

SEMEM_TH水温水位控制器

 智能水温水位控制器







 一、T-H型 智能水温水位控制器概述

    T-H水温水位控制机是由TH主机、温度传感器、水位变送器等组成。其中,主机采用了XM-T智能温度调节器和XM-H智能液位调节器的功能组合,配以优良继电器、按钮、指示灯等,整机性能稳定可靠。

    用途:开式水箱直接加热系统

    控制对象:电动阀

    控制方案:按设定水位开/关进水电动阀,同时,按设定温度开/关进汽电动阀。

    主要功能:水温显示,水温设定,水深显示,水位设定,全自动运行。

    T-H水温水位控制机型号表示说明:T①-H②

    ①—表示水温水位控制机中蒸汽电动阀门的口径

    ②—表示表示水温水位控制机中水电动阀的口径



 二、T-H型 智能水温水位控制器技术参数

电源

220V 50Hz

额定容量

600W

检测水深

0~100m

检测水温

0℃~150℃

控制灵敏度

水深±0.01m,水温±0.5℃

水位变送器安装距离

﹤500m(变送器信号:24VDC/4~20mA二线制)

感温器安装距离

﹤300m(感温器信号:电阻值)

主机工作环境

温度-30℃~45℃,湿度﹤85%RH,无凝露

功耗

﹤30W

噪声

﹤30dB

主机外形尺寸

高500×宽370×厚180(mm)

主机安装形式

挂式(挂孔2-Φ8×10,孔距260mm)

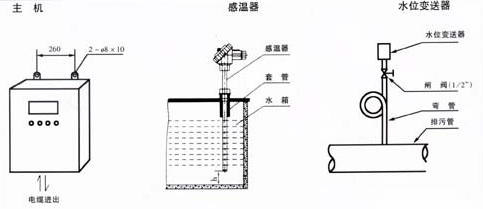

三、T-H型 智能水温水位控制器安装



5



四、T-H型 智能水温水位控制器应用

    T-H水温水位控制机的工作过程:
    当水温低于设定下限温度时,打开蒸汽电动阀让蒸汽流入系统加热水;当水温上升至设定标准温度时,关闭进汽电动蒸汽阀,停止加热。另一方面,当水深降至设定开阀水位时,打开进水电动阀加水;当水位上升至设定关阀水位时,关闭进水电动阀,停止加水。当水温高于设定报警温度时,以及,当水深高于设定报警水位时,水温水位控制机会发出报警提示。

    水温水位控制机可实现水温-水位联控:当水深低于开阀水位时,进汽电动阀关闭,避免蒸汽外泄。

TH水温水位控制器
