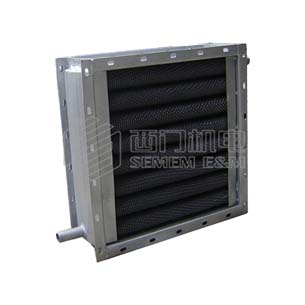

SEMEM_SRZ散热器
一、SRZ钢制散热器概述
1．SRZ钢制散热器按照标准图集生产，结构紧凑，气密性好，安装方便；
2．SRZ钢制散热器主要由顺空气流向的三排翅片管叉排组成，SRZ钢制散热器翅片管均用Ф22×2mm无缝钢管绕制上16×0.5mm皱折钢带而成，呈螺旋状，翅片管片距有5mm-大“D”，6mm-中“Z”、8mm-小“X” 三类；
3．SRZ型钢制散热器是一种既适用于蒸汽系统、又适用于高温热水系统中，作为加热空气用的钢制散热器，主要用于热风采暖、空气调节系统及干燥装置的空气加热；
4．SRZ型钢制散热器型号表示：
SRZ①×②③
①—表示钢制散热器长尺寸分米化整
②—表示钢制散热器宽尺寸分米化整
③—表示钢制散热器散热能力的大小（大D，中Z，小X）
二、SRZ型钢制散热器技术参数
表1．SRZ型散热器热媒为蒸汽时，在不同空气重量流速下的传热系数K(kcal/m².h.℃)
|
Vr（kg/m².s） |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
|
SRZ□×5、6、10 |
D、Z |
16.9 |
23.2 |
27.3 |
32.5 |
36.3 |
39.7 |
42.9 |
45.7 |
48.5 |
51.0 |
|
X |
18.0 |
26.0 |
32.4 |
37.8 |
42.5 |
47.1 |
51.0 |
55.0 |
58.4 |
62.0 |
|
|
SRZ□×7 |
D、Z |
17.5 |
25.0 |
30.6 |
35.5 |
39.8 |
43.7 |
47.3 |
50.6 |
53.7 |
56.6 |
|
X |
19.3 |
28.7 |
36.0 |
42.6 |
48.4 |
53.7 |
58.7 |
63.4 |
68.0 |
72.0 |
|
表2．SRZ型散热器在不同空气重量流速下的空气通过阻力H(毫米水柱)
|
Vr（kg/m².s） |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
|
SRZ□×5、6、10 |
D |
0.72 |
0.86 |
6.42 |
11.15 |
17.80 |
25.62 |
34.90 |
44.50 |
61.20 |
69.75 |
|
Z |
0.59 |
2.32 |
5.18 |
9.15 |
14.25 |
20.55 |
27.7 |
36.30 |
46.35 |
56.20 |
|
|
X |
0.39 |
1.72 |
4.03 |
7.38 |
11.90 |
12.0 |
34.3 |
32.40 |
41.40 |
51.80 |
|
|
SRZ□×7 |
D |
0.82 |
3.15 |
7.16 |
12.65 |
19.80 |
27.0 |
37.0 |
46.70 |
58.50 |
73.00 |
|
Z |
0.86 |
2.46 |
4.57 |
7.08 |
10.00 |
13.05 |
36.75 |
20.10 |
24.30 |
28.50 |
|
|
X |
0.53 |
2.02 |
4.36 |
7.56 |
11.60 |
14.45 |
22.15 |
28.60 |
35.70 |
43.20 |
|
表3．SRZ型散热器在不同空气重量流速Vr情况下部分性能实验公式
|
型号规格 |
传热系数 |
空气阻力 |
|
|
SRZ□×5 |
D |
K=11.7（Vr）0.490 |
△H=0.18（Vr）1.998 |
|
Z |
△H=0.15（Vr）1.980 |
||
|
X |
K=12.5（Vr）0.532 |
△H=0.09（Vr）2.120 |
|
|
SRZ□×7 |
D |
K=12.3（Vr）0.510 |
△H=0.21（Vr）1.970 |
|
Z |
△H=0.30（Vr）1.520 |
||
|
X |
K=13.0（Vr）0.571 |
△H=0.30（Vr）1.917 |
|

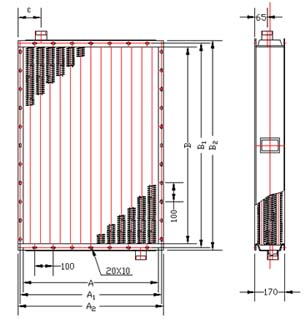

表4．SRZ型散热器散热面积F(m²)，通风净截面积Ff(m²)，参考重量W(Kg)，有关尺寸(mm)一览表
|
F/Ff/W |
×5D |
×5Z |
×5X |
B |
B1 |
B2 |
|
SRZ5 |
10.13/0.154/54 |
8.78/0.155/48 |
6.23/0.158/45 |
507 |
547 |
573 |
|
SRZ6 |
12.40/0.193/66 |
10.54/0.194/59 |
7.48/0.196/55 |
609 |
649 |
675 |
|
SRZ7 |
14.48/0.241/80 |
12.30/0.242/71 |
8.73/0.198/67 |
710 |
750 |
776 |
|
SRZ10 |
19.92/0.302/93 |
17.26/0.306/84 |
12.22/0.312/76 |
1001 |
1041 |
1067 |
|
SRZ12 |
24.86/0.378/113 |
21.71/0.381/102 |
15.66/0.389/92 |
1250 |
1290 |
1316 |
|
A/A1/A2 |
A=497 A1=542 A2=562 ZG″=1¼ |
尺寸（mm） |
||||
表5．SRZ型散热器散热面积F(m²)，通风净截面积Ff(m²)，参考重量W(Kg)，有关尺寸(mm)一览续表
|
F/Ff/W |
×6D |
×6Z |
×6X |
B |
B1 |
B2 |
|
SRZ6 |
15.33/0.231/77 |
13.29/0.234/69 |
9.43/0.239/63 |
609 |
649 |
675 |
|
SRZ7 |
17.89/0.250/87 |
15.51/0.271/86 |
11.00/0.276/71 |
710 |
750 |
776 |
|
SRZ10 |
25.13/0.381/115 |
21.77/0.385/103 |
15.42/0.393/93 |
1001 |
1041 |
1067 |
|
SRZ12 |
31.35/0.475/139 |
27.12/0.463/120 |
19.50/0.427/112 |
1250 |
1290 |
1316 |
|
SRZ15 |
37.73/0.572/164 |
32.67/0.579/146 |
23.13/0.591/139 |
1505 |
1545 |
1571 |
|
A/A1/A2 |
A=623 A1=668 A2=688 ZG″=1.5″ |
尺寸（mm） |
||||
表6．SRZ型散热器散热面积F(m²)，通风净截面积Ff(m²)，参考重量W(Kg)，有关尺寸(mm)一览续表
|
F/Ff/W |
×7D |
×7Z |
×7X |
B |
B1 |
B2 |
|
SRZ7 |
20.31/0.32/97 |
17.60/0.324/87 |
12.48/0.329/79 |
710 |
750 |
776 |
|
SRZ10 |
28.59/0.45/129 |
24.77/0.465/115 |
17.55/0.464/104 |
1001 |
1041 |
1067 |
|
SRZ12 |
35.67/0.563/156 |
30.72/0.58/124 |
22.06/0.592/118 |
1250 |
1290 |
1316 |
|
SRZ15 |
42.93/0.678/183 |
37.18/0.685/164 |
26.32/0.698/145 |
1505 |
1545 |
1571 |
|
SRZ17 |
49.9/0.788/210 |
43.21/0.797/187 |
30.58/0.812/169 |
1750 |
1790 |
1816 |
|
A/A1/A2 |
A=717.5 A1=752 A2=772 ZG″=2.0″ |
尺寸（mm） |
||||
表7．SRZ型散热器散热面积F(m²)，通风净截面积Ff(m²)，参考重量W(Kg)，有关尺寸(mm)一览续表
|
F/Ff/W |
×10D |
×10Z |
×10X |
B |
B1 |
B2 |
|
SRZ10 |
44.76/0.792/160 |
37.3/0.805/145 |
26.99/0.794/131 |
1001 |
1041 |
1067 |
|
SRZ12 |
50.91/0.86/217 |
44.36/0.871/178 |
30.98/0.899/174 |
1250 |
1290 |
1316 |
|
SRZ15 |
62.14/0.921/255 |
52.95/0.932/227 |
37.48/0.951/203 |
1505 |
1545 |
1571 |
|
SRZ17 |
71.06/1.072/293 |
61.54/1.085/260 |
43.56/1.106/232 |
1750 |
1790 |
1816 |
|
SRZ20 |
81.27/1.226/331 |
70.40/1.242/310 |
59.24/1.26/276 |
2002 |
2042 |
2068 |
|
A/A1/A2 |
A=1001 A1=1046 A2=1066 ZG″=2.5″ |
尺寸（mm） |
||||
