方案说明
在工业生产中，因生产工艺需要，使用升温快、安装简单、投资成本低的蒸汽散热器将空气加热，提高生产效率、降低生产成本。现以我司为某化工厂设计的蒸汽空气加热器方案供大家参考:
参考方案
1、现场条件：
风 量：6000m3/h
进风温度：15℃
热 媒：8kg/cm2（饱和蒸汽）
2、解决问题：
a. 6000m3/h的风从15度加热到130℃;
b. 蒸汽散热器热工性能好，承压高，耐腐蚀；
c. 空气加热升温快，温度梯度小，设备安装简单和投资少；
d. 为生产现场提供恒定的热风，温度恒定能耗低；
e. 蒸汽散热器使用寿命长，一劳永逸。
3、方案设计
根据我们多年的设计、生产经验，参考《供暖通风设计手册》进行准确计算:
| 项目 | 数据 | 单位 | 备注 |
| 蒸汽压力 | 0.8 | Mpa | |
| 蒸汽温度 | 170 | ℃ | |
| 进风密度 | 1.185 | Kg/m3 | 15℃干空气 |
| 风量 | 6000 | m3/h | |
| 7110 | Kg/h | ||
| 1.98 | Kg/s | ||
| 空气重量流速 | 8 | Kg/m2•s | 设 |
| 通风净截面积 | 0.25 | m2 | |
| 净面比 | 0.61 | ||
| 通风面积 | 0.4 | m2 | |
| 传热系数 | 32.08 | Kcal/m2*h*℃ | |
| 进风温度 | 15 | ℃ | |
| 进风比热容 | 1.0112 | Kj/Kg•K | 15℃干空气 |
| 出风温度 | 130 | ℃ | |
| 出风比热容 | 1.026 | Kj/Kg•K | 130℃干空气 |
| 供热量 | 854835.3 | Kj/h | |
| 204310.54 | KCal/h | ||
| 平均温差 | 97.5 | ℃ | |
| 总散热面积 | 65.32 | m2 | |
| 通风口长 | 710 | mm | 776 |
| 通风口宽 | 623 | mm | 688 |
| 实际通风面积 | 0.44 | m2 | |
| 净面比 | 0.57 | SRZ | |
| 实际通风净截面积 | 0.25 | m2 | |
| 实际空气重量流速 | 7.83 | Kg/m2•s | |
| 表面管数 | 10.74 | 根 | |
| 10 | 根 | ||
|
一台散热器散热面积 |
17.89 | m2 | |
| 散热器台数 | 3.65 | 台 | 4台SRZ7X6D |
| 风阻 | 11 | 毫米水柱 | |
| 110 | Pa |
4. 设备选型
蒸汽散热器SRZ7X6D，数量4台

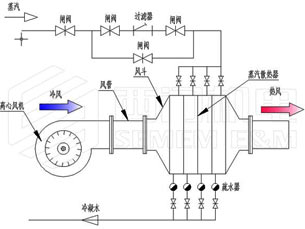

5. 蒸汽空气加热系统示意:
编辑 Tang
（本文版权所有，请勿复制商用）
