GS暖风机

SEMEM_GS暖风机

更新 2024-03-22   阅读   点赞

产品描述:厂矿企业、生产车间及其它大型建筑物中的热水采暖系统中。广泛应用GS型暖风机,以热水为热媒,采用钢制翅片管散热器,传热效果好、承压高、耐腐蚀。受到广大用户的欢迎!

产品介绍

SEMEM_GS暖风机
(热水暖风机)

热水暖风机,空调式暖风机,GS型热水暖风机



一.  GS型暖风机概述

   1.GS型暖风机钢制散热器,风机,电机三大部件组成;

   2.钢制散热器采用Φ 22×2(mm)无缝钢管绕16×0.5(mm)螺旋波纹翅片后,承压高,耐腐蚀

      性能及传热效果好;

   3.GS型暖风机结构简单、体积小、质量轻、安装方便、耗电量低;

   4.GS型暖风机适应于以热水为热媒的各类大、中型空间的采暖、通风、干燥、除湿等。

   5.GS型暖风机型号表示说明:4GS

                                                 4—轴流通风机机号

                                                 GS—以热水为热媒的钢制暖风机

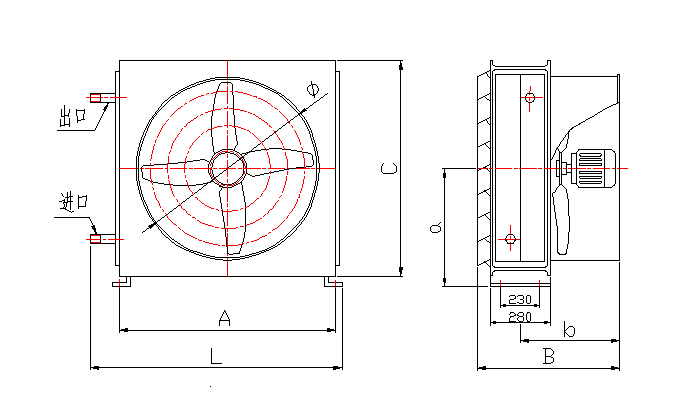

二.GS型暖风机结构及安装尺寸



GS暖风机



型号规格 4GS 5GS 7GS 8GS
散热器散热面积m2 14.76 27.6 45.9 66.5
配用通风机型号

SF3G-4

SF4G-4

SF5G-4

SF6G-4

配用电功率(KW) 0.18 0.55 0.75 2.2
主要外形

安装尺寸
(mm)
C 500 670 840 1000
B 690 690 710 850
A 498 668 838 998
a 250 335 420 500
b 413 413 518 544
L 596 766 936 1096
Φ 410 510 710 810
G″ 1¼″ 1¼″ 1½″ 1½″
重量(Kg) 82 139 229 312

 1.GS型暖风机的散热排管为四排,叉排排列;

 2.GS型暖风机百页窗开度可调整,以得到适合的气流。



三、GS型暖风机技术参数

型号规格 4GS 5GS 7GS 8GS
标准风量(m3/h) 1500 3180 6600 8500
平均出风速度(m/s) 2.3 2.3 3.0 2.6
GS型暖风机
在不同热水温度(℃)下,
当进风温度为15℃时,
散热量Kcal与出风温度℃
 (散热量/出风温度)
80℃ 11800/45.5 22700/42.3 39800/38.2 56000/40.7
90℃ 13500/50.5 26200/46.5 42900/44.4 64400/43.8
110℃ 33200/55.0 50800/44.0 75200/49.9
130℃ 43200/61.0 61400/50.9 91000/57.0
正常工作噪声(分贝) 65 70 74 70
